電力電容器作為電力系統中不可或缺的無功補償裝置，其作用與配套設備共同構成了一套高效、穩定的補償系統。本文將詳細介紹電力電容器的基本原理、主要類型，以及其核心配套設備的功能與重要性。

一、電力電容器的基本原理與作用
電力電容器是一種能夠儲存和釋放電能的靜態裝置。在交流電力系統中，它主要用于改善功率因數、提高電壓穩定性、減少線路損耗以及優化電能質量。其工作原理基于電容器的容抗特性（Xc = 1/(2πfC)），通過向系統提供容性無功功率，來抵消感性負載（如電動機、變壓器等）消耗的無功功率，從而實現無功補償。這不僅能提升電網的傳輸效率，還能降低用戶的電費支出（在許多地區，功率因數低于標準值時會有罰金）。

二、電力電容器的主要類型
根據絕緣介質和結構的不同，電力電容器主要分為以下幾類：

1. 并聯電容器：最常見的類型，直接并聯在電網中，用于集中或分散式無功補償。
2. 串聯電容器：串聯在線路中，用于補償線路的感抗，提高遠距離輸電的穩定性與傳輸能力。
3. 濾波電容器：與電抗器配合，組成濾波器，用于濾除特定次數的諧波，凈化電網電能質量。
4. 自愈式電容器：采用金屬化膜作為電極，在局部擊穿后可自行恢復絕緣，安全性更高，是目前的主流產品。
5. 油浸式電容器：傳統類型，以絕緣油作為浸漬劑，容量大，但存在漏油和環保問題。

三、核心配套設備及其功能
電力電容器通常不能獨立工作，必須與一系列配套設備協同運行，以確保安全、可靠和高效。主要配套設備包括：

1. 投切開關：負責電容器的投入與切除。常見類型有：

• 接觸器：用于低壓系統，但投切時可能產生涌流。

• 晶閘管投切開關（TSC）：無觸點投切，響應速度快（毫秒級），無涌流，適用于需要快速動態補償?shù)膱龊稀?/li>

• 復合開關：結合接觸器和晶閘管優點，投切瞬間由晶閘管完成，穩態后由接觸器維持導通。

1. 電抗器：串聯在電容器回路中，其關鍵作用有：

• 限制合閘涌流：抑制電容器投入瞬間的巨大電流沖擊。

• 抑制諧波放大：通過調諧（如設計為6%或7%電抗率），使回路對特定次諧波（如5次、7次）呈感性，避免與系統阻抗發生諧振，放大諧波電流。

1. 放電裝置：確保電容器在斷電后能快速將殘余電壓降至安全范圍（如標準規定3分鐘內降至50V以下）。通常為放電電阻或放電線圈。
2. 保護裝置：

• 熔斷器：作為短路保護，當電容器內部故障時快速熔斷，隔離故障單元。

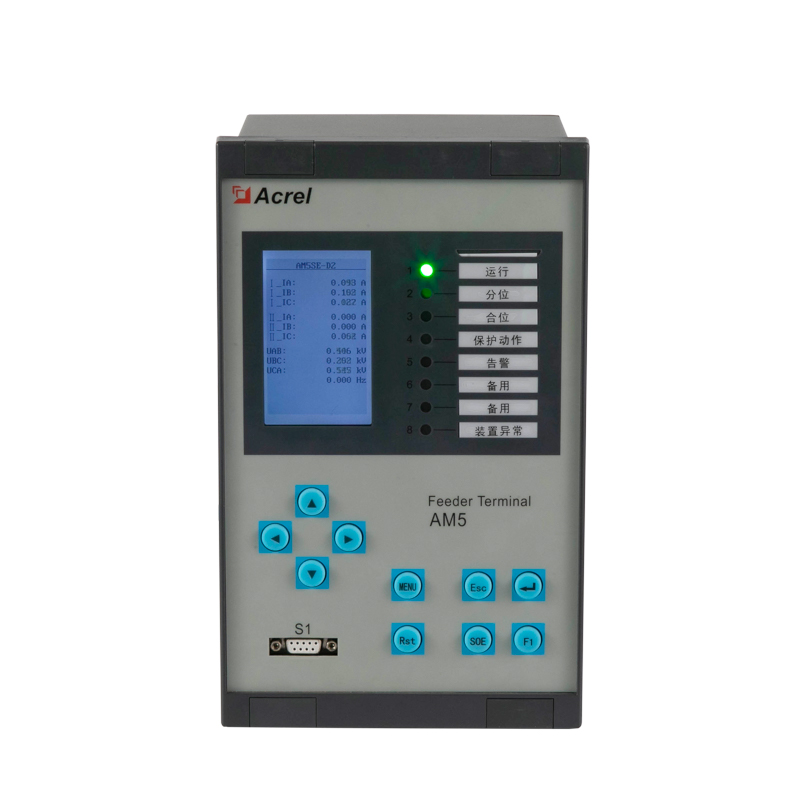

• 繼電保護裝置：提供過電流、過電壓、欠電壓、不平衡電流（用于內部故障檢測）等保護。

• 避雷器：防止操作過電壓和雷擊過電壓對電容器的損害。

1. 控制器（無功補償控制器）：系統的“大腦”。實時監測電網的功率因數或無功功率，根據設定策略（如循環投切、編碼投切）自動控制各組電容器的投切，使功率因數維持在目標范圍內。
2. 柜體與框架：提供機械支撐、電氣隔離和防護（如IP等級），形成完整的電容器柜或補償裝置。

四、系統集成與選型要點
在實際應用中，電力電容器及其配套設備需作為一個整體系統進行設計和選型。關鍵考慮因素包括：

• 系統電壓與頻率：決定電容器的額定電壓和絕緣水平。
• 補償容量需求：根據負載的功率因數計算所需總無功容量。
• 諧波環境：諧波含量高的場合必須配置合適的調諧電抗器，甚至采用有源濾波器（APF）與無源補償結合。
• 安裝環境：考慮環境溫度、濕度、海拔等對設備散熱和絕緣的影響。
• 投切策略：根據負載波動情況選擇靜態或動態補償方案。

五、發展趨勢與展望
隨著智能電網和新能源的大規模接入，電力電容器及其配套設備正朝著智能化、模塊化、高可靠性和環保化方向發展。例如，集成智能監測功能的電容器單元、更高效的固態開關、以及環保型絕緣介質（如可降解植物油）的應用，將進一步提升無功補償系統的性能和可持續性。

電力電容器及其配套設備構成了現代電力系統無功補償?shù)幕Ｉ钊肜斫馄湓怼⒑侠磉x擇與配置配套設備，對于保障電網安全、經濟運行和提升電能質量至關重要。
